POWERSEM je nemecká spoločnosť, ktorú založil v roku 1985 Madan Mohan Chadda (1939-2002) v nemeckom Schwabachu. Jej hlavné zameranie je vývoj a výroba viacčipových polovodičových modulov s čipmi diód, tyristorov, MOSFETov a IGBTov. POWERSEM je považovaný za jedného z popredných svetových výrobcov izolovaných výkonových polovodičových modulov. Ale ponúka aj štandardné diódy a polovodičové relé. Podrobnejšie informácie o spoločnosti POWERSEM nájdete TU:
https://www.powersem.net/.
Naše informácie o ponuke zameriame len na izolované výkonové polovodičové moduly s čipmi na báze Si. Ponuku výkonových modulov rozdelená podľa použitých čipov na:
- Diódové
- Tyristorové
- Tyristorové / Diódové
- MOSFETové
- IGBTové
- Kombinácie uvedených čipov
Info tu: https://www.powersem.net/power_modules.php
Skrátený katalog tu : PDF(POWERSEM_short_katalog)
1. Diódové moduly
Do tejto skupiny zaradíme moduly s diódami usmerňovacími (štandardnými) a ostatnými, teda rýchlymi (Fast Recovery Epitaxal Diode, Ultrafast Epitaxal Diode).
Prúdový rozsahsa pohybuje : 36A – 320A
Napäťový rozsah sa pohybuje : 200V – 1800V
Rychlosti: 60-100ns, 35-40ns
1.1. Moduly s diódami usmerňovacími
1.1.1. Diódové moduly (Diode Modules)
Sú to nasledovné rady/série:
- PSVD – 3 diódy so spoločnými anódami
- PSWD – 3 diódy so spoločnými katódami
- PSKD – 2 diódy v sérii (vetva)
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range7.php.
1.1.2. Diódové mostíky (Diode Rectifier Bridges)
series PSB: 21-165 A, 800-1800 V
series PSBH: 25-53 A, 800-1600 V
series PSBZ: 25-53 A, 800-1600 V
series PSCH: 25-53 A, 800-1600 V
series PSBT: 25-53 A, 800-1600 V
series PSCT: 25-53 A, 800-1600 V
1.1.2.1. Diódové mostíky jednofázové (Single Phase Rectifier Bridges - B2U)
Sú to nasledovné rady/série:
- PSB – len štandardný (Graetzov) mostík, výška 30 mm
- PSB – len štandardný (Graetzov) mostík, výška 17 mm
- PSB XXF/ – 3 diódy so spoločnými katódami
1.1.2. Diódové mostíky (Diode Rectifier Bridges)
1.1.2.1. Diódové mostíky jednofázové (Single Phase Rectifier Bridges - B2U)
Sú to nasledovné rady/série:
- PSB – len štandardný (Graetzov) mostík, výška 30 mm
- PSB – len štandardný (Graetzov) mostík, výška 17 mm
- PSB XXF/ – 3 diódy so spoločnými katódami
Prehľad ponúkaných mostíkov vrátane základných technických informácií tu: https://www.powersem.net/range11.php.

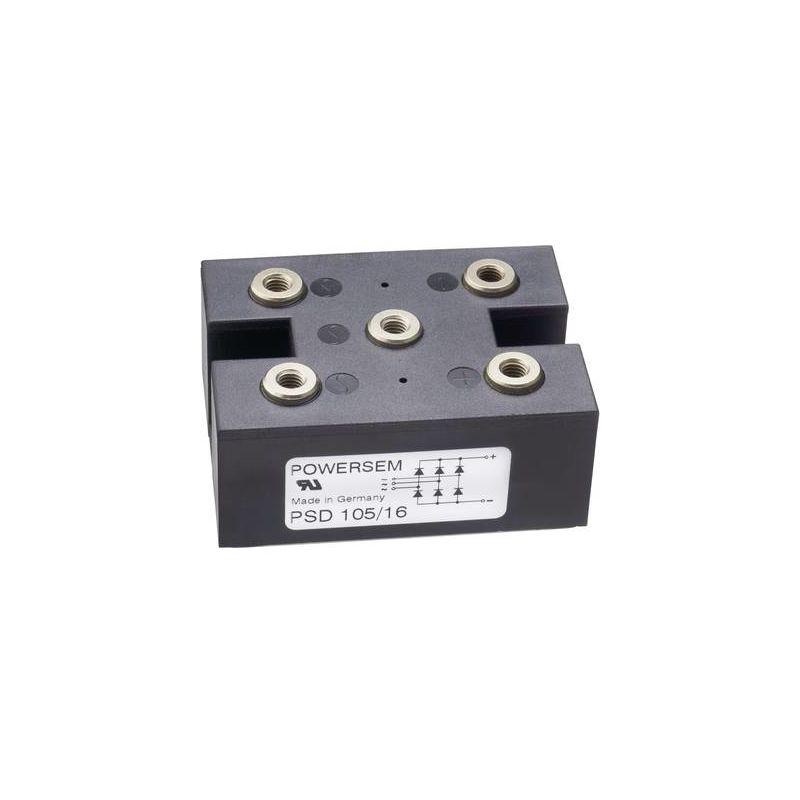

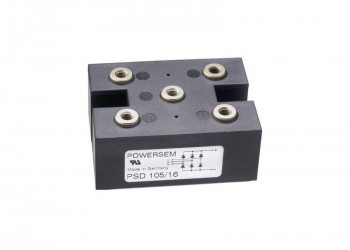

1.1.2.2. Diódové mostíky trojfázové (Three Phase Rectifier Bridges)
series PSD: 25-248 A, 800-1800 Vseries PSDH: 25-70 A, 600-1600 V
series PSFH: 70 A, 800-1600 V
series PSDT: 25-70 A, 800-1600 V
series PSFT: 70 A, 800-1600 V
Sú to nasledovné rady/séri:
- PSD – výška 30 mm
- PSDS – výška 17 mm
Prehľad ponúkaných mostíkov vrátane základných technických informácií tu: https://www.powersem.net/range17.php.
1.2. Moduly s diódami rýchlymi

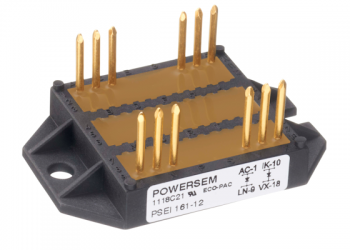

1.2.1. Moduly s rýchlymi diódami (FRED - Fast Recovery Epitaxal Diodes)
Sú to nasledovné rady/série:
- PSEI 2xXX/ – 2 samostatné diódy
- PSEK – 2 diódy so spoločnými katódami
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range6.php.
1.2.2. Moduly s veľmi rýchlymi diódami (Ultra Fast Epitaxal Diodes)
V každom module sú 2 diódy a ich zapojenie vyjadruje aj základné označenie.
Sú to nasledovné rady/série:
- PSKD – 2 diódy v sérii (vetva)
- PSMD – 2 diódy so spoločnými katódami
- PSND – 2 diódy so spoločnými anódami
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range5.php.
1.2.3. Mostíky jednofázové s rýchlymi diódami (FRED)
Je to rad/séria: PSB XXXF/
Prehľad ponúkaných mostíkov vrátane základných technických informáciítu: https://www.powersem.net/range16.php.
1.2.4. Mostíky trojfázové s rýchlymi diódami (FRED)
Je to rad/séria: PSD XXXF/
Prehľad ponúkaných mostíkov vrátane základných technických informácií tu: https://www.powersem.net/range22.php .
2. Tyristorové moduly
Do tejto skupiny zaradíme moduly s tyristormi fázovo riaditeľnými (Standard Recovery).
2.1. Moduly s tyristormi fázovo riaditeľnými
series PSXT + PSYT: 50-160 A, 800-1600 V
series PSVT + PSWT: 32-160 A, 800-1600 V
series PSKT: 18-320 A, 800-1800 V
2.1.1. Tyristorové moduly (Thyristor Modules) – 3 tyristory v jednom module
Sú to nasledovné rady/série:
- PSVT – spoločné anódy
- PSWT – spoločné katódy
Prehľad ponúkaných modulov vrátane základných technických informáciítu: https://www.powersem.net/range9.php.
2.1.2. Tyristorové moduly (Thyristor Modules) – 2 tyristory v jednom module
Sú to nasledovné rady/série:
- PSKC – spoločné katódy
- PSKA – spoločné anódy
- PSKT – vetva (v sérii)
- PSKI – samostatné (oddelené)
Prehľad ponúkaných modulov vrátane základných technických informáciítu: https://www.powersem.net/range9.php.
2.1.3. Jednofázové tyristorové mostíky (Full Controlled Rectifier Bridges – B2C a B2CF)
Sú to nasledovné rady/série:
- PSBT – B2C
Prehľad ponúkaných mostíkov vrátane základných technických informácií je možné nájsť tu: https://www.powersem.net/range14.php. - PSCT – B2CF (s nulovou diódou)
Prehľad ponúkaných mostíkov vrátane základných technických informácií je možné nájsť tu: https://www.powersem.net/range15.php.
2.1.4. Jednofázové spínače riadené (AC Controllers - W1C)
Je to rad/séria PSW.
Prehľad ponúkaných modulov vrátane základných technických informácií je možné nájsť tu: https://www.powersem.net/range23.php.
2.1.5. Trojfázové tyristorové mostíky (Full Controlled Rectifier Bridges - B6C)
Je to nasledovné rady/série:
- PSDT – len tyristory
Prehľad ponúkaných mostíkov vrátane základných technických informácií je možné nájsť tu: https://www.powersem.net/range20.php. - PSFT – mostík s nulovou diódou
Prehľad ponúkaných mostíkov vrátane základných technických informácií je možné nájsť tu: https://www.powersem.net/range21.php.
2.1.6. Trojfázové spínače riadené (AC Controllers - W3C)
Je to rad/séria PSUT.
Prehľad ponúkaných modulov vrátane základných technických informácií je možné nájsť tu: https://www.powersem.net/range25.php.
3. Moduly tyristor / dióda (Thyristor / Diode Modules)
Do tejto skupiny sú zaradené moduly, ktoré majú tyristory fázovo riaditeľné (Standard Recovery) a diódy usmerňovacie (štandardné).
3.1. Moduly s jedným tyristorom a jednou diódou
3.1.1. Tyristorové moduly (Thyristor / Diode Modules)
Sú to nasledovné rady/série:
- PSKH – vetva (v sérii)
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range8.php.
3.2. Moduly s niekoľkými tyristormi a diódami
3.2.1. Usmerňovacie mostíky poloriadené (Half Controlled Rectifier Bridges)
3.2.1.1. Jednofázové usmerňovacie mostíky poloriadené - B2H
Sú to nasledovné rady/série:
- PSBH – 2 tyristory so spoločnými katódami
- PSCH – 2 tyristory so spoločnými katódami a nulová dióda
- PSBZ – 2 tyristory zapojené v sérii (vetva)
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range12.php.
3.2.1.2. Trojfázové usmerňovacie mostíky poloriadené - B6H
Sú to nasledovné rady/série:
- PSDH – 3 tyristory so spoločnými katódami
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range18.php. - PSFH – 3 tyristory so spoločnými katódami a nulová dióda
Prehľad ponúkaných modulov vrátane základných technických informáciítu: https://www.powersem.net/range19.php.
4. MOSFETové moduly
Do tejto skupiny zaradíme moduly v púzdrach ECO-PAC 2, v ktorých sú dominantné prvky MOSFET.
Prehľad ponúkaných modulov vrátane základných technických informáciítu: https://www.powersem.net/range32.php.
4.1. MOSFETové moduly – 1 MOSFET
Je to rad/séria PSMG.
4.2. MOSFETové moduly – 2 MOSFETy zapojené v sérii (vetva)
Je to rad/séria PSMI.
4.3. MOSFETové moduly – Forward Converter
Je to rad/séria PSHM XXXD/.
4.4. MOSFETové moduly – Configuration „H-Bridge“
Je to rad/séria PSHM.
5. IGBTové moduly
Do tejto skupiny zaradíme moduly v púzdrach ECO-PAC 1, ECO-PAC 2 a ECO-TOP 1.
5.1. IGBTové moduly s Trench Gate IGBTmi, púzdra ECO-PAC 1
Sú to nasledovné rady/série:
- PSTG XX HDT – Half-Bridge
- PSTG XX HST – Single Switch
- PSTG XX HTT – Triple Switch
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range28.php.
5.2. IGBTové moduly, púzdra ECO-PAC 1
Sú to nasledovné rady/série:
- PSII – Sixpack, 3 samostatné vetvy
- PSBI – START UP
- PSIC – Chopper
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range31.php.
5.3. IGBTové moduly, púzdra ECO-PAC 2
Sú to nasledovné rady/série:
- PSHI – Half-Bridge
- PSI – 2 IGBTy zapojené v sérii (vetva)
- PSSI – Boost chopper
- PSIS – Buck chopper
- PSII – Sixpack (striedač – trojfázový mostík)
Prehľad ponúkaných modulov vrátane základných technických informáciítu: https://www.powersem.net/range29.php.
5.4. IGBTové moduly, púzdra ECO-TOP 1
Je to rad/séria:
- PSII – Sixpack (striedač – trojfázový mostík) s teplotným senzorom
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range29.php.
6. Kombinácie čipov
Do tejto skupiny zaradíme ostatné moduly. Budú to nasledovné moduly:
6.1. Moduly pre PFC (Power Factor Correction)
6.1.1. Jednofázový usmerňovací mostík a PFC
Sú to nasledovné rady/série:
- PSBI – mostík s rýchlymi diódami (FRED) a spínačom Ultra Fast IGBT
- PSBM – mostík s rýchlymi diódami (FRED) a spínačom MOSFET
Prehľad ponúkaných modulov vrátane základných technických informácií tu: https://www.powersem.net/range27.php.
6.2. Moduly pre systémy brzdenia (Braking Systems)
6.2.1. Trojfázový usmerňovací mostík a tranzistor s diódou
Sú to nasledovné rady/série:
- PSDI – mostík a IGBT s rýchlou diódou (FRED) pre systém brzdenia
- PSDM – mostík a MOSFET s rýchlou diódou (FRED) pre systém brzdenia
Prehľad ponúkaných modulov vrátane základných technických informáciítu: https://www.powersem.net/range27.php.
