meccal 1Mecc.Al S.r.l. je talianska spoločnosť zameraná na návrh a výrobu chladičov a mechanických dielov pre oblasť výkonovej elektroniky. Spoločnosť bola založená v roku 1996 a pôsobí v meste Colli al Metauro. Je to vo východnej časti Talianska, medzi mestami Rimini a Ancona. Vlastní certifikáty ISO 9001 a EN15085-2 (Welding of aluminium alloy railway components). Má patentované technológie na výrobu chladičov radu/série    „Profilmecc“ a „ProfilmeccPlus“.

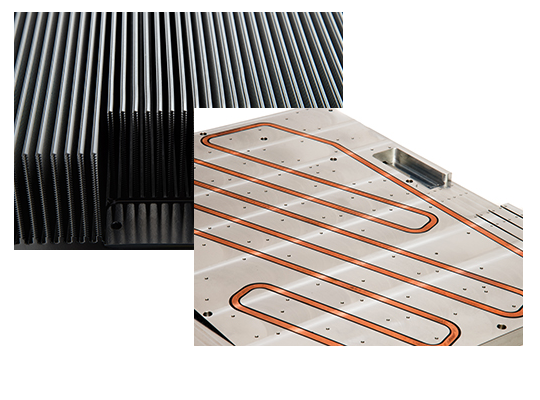

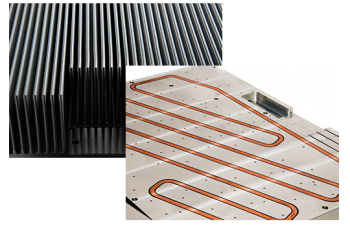

Ponuka chladičov je široká a je rozdelená do dvoch základných skupín:

  • vzduchové chladenie (Air Cooled Technoligies)
  • kvapalinové chladenie (Liquid Cooled Technologies)

Všetky podstatné informácie sú na vebovej stránke https://www.meccal.com., kde sú aj výrobcom doporučené nasledovné hlavné aplikačné oblasti/odvetvia:

  • meniče pre priemysel
  • meniče pre obnoviteľné zdroje energie
  • UPS pre telekomunikácie
  • železnice
  • automobilový priemysel

Výrobky/produkty

1. Chladiče pre vzduchové chladenie (Heat sinks air cooled)

Cez tento link http://www.meccal.com/en/prodotti-meccal-dissipatori-estrusi.php je možné nájsť základné informácie a obrázky (foto) k celej ponuke ôsmych druhov chladičov pre vzduchové chladenie:

1.1. Chladiče z ťahaných profilov (Extruded heat sink)

Sú to nasledovné rady/série:

  • estruso serie pP  ...  Profily: P34 60 (šírka: 34 mm, výška: 60 mm) až  P400 61
  • estruso serie pcPC  ...  Profily: PC140 125  až  PC220 77
  • estruso serie tT  ...  Profily: T125 125  až  T290 85
  • estruso serie hH  ...  Profily: H34,5 12  až  H130 130
  • estruso serie eE  ...  Profily: E35 44  až  E100 120
  • estruso serie uU  ...  Profily: U15 20  až  U140 26

welding serie P1.2. Zvárané chladiče (Welded heat sink)

Je to rad/séria:

  • P  ...  Typy: P340 70  až  P900 85

1.3. Chladiče a spony (Clip system)

Je to rad/séria:

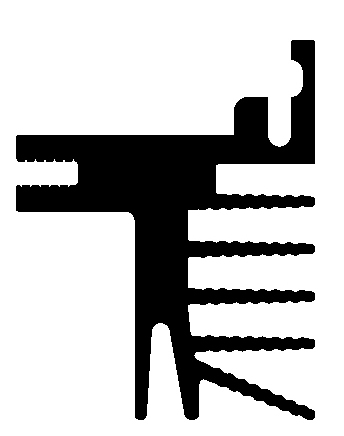

  • L serie meccalL (chladiče) ...  Typy: L36 19  až  L75 40

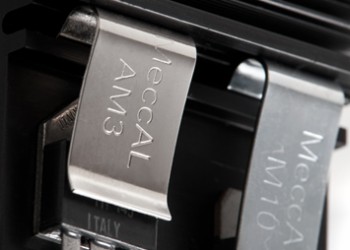

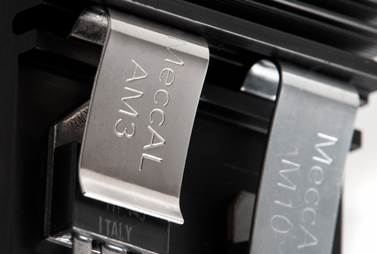

  • cladic spona meccalM (spony) ...  Typy: M1, M2, M3, M4, M10, M12

1.4. Vysoko účinné/výkonné chladiče (High performance heat sink)

Je to rad/séria:

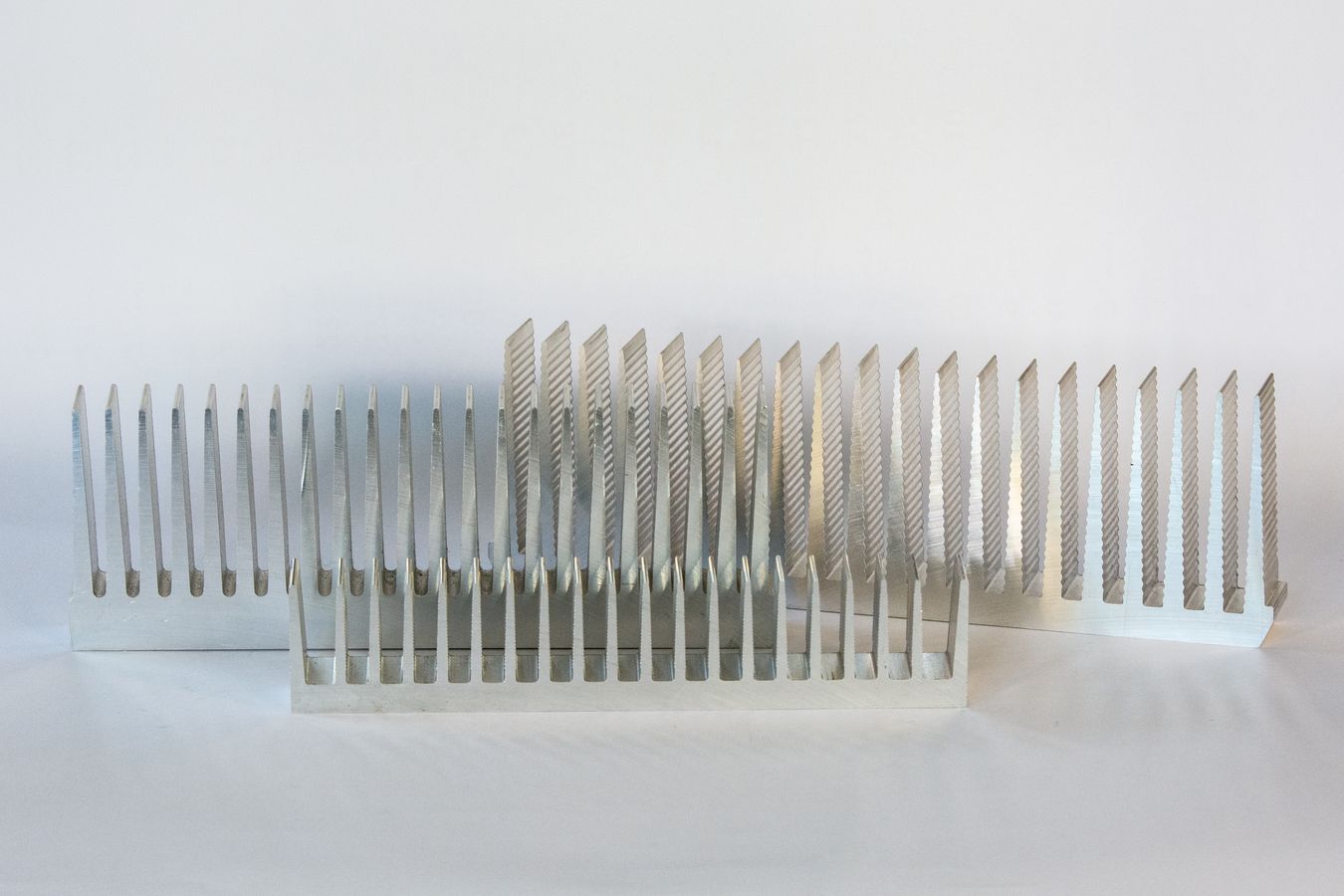

  • DCM 5725PA  ...  Typy: PA7 77  až  PA95 70

1.5. Najnovšie technológie v spoločnosti MeccAl

Sú to najnovšie a patentované technológie používané v MeccAl pri výrobe zákazníckych chladičov:

  • zo základní a rebier  –  rad/séria Profilmecc (Pm)
  • monolitická verzia  –  rad/séria ProfilmeccPlus (Pm+)

Majú výborné mechanické aj tepelné vlastnosti. V porovnaní s konkurenciou majú tepelný odpor nižší o 7 až 10 %. Celý výrobný proces, od surového polotovaru až po konečný výrobok, je riadený. MeccAl je v súčasnosti jedinou spoločnosťou na trhu, ktorá má takéto technologické riešenie. Podľa Meccal nie sú náhrady/alternatívy za výrobky Profilmecc a ProfilmeccPlus.

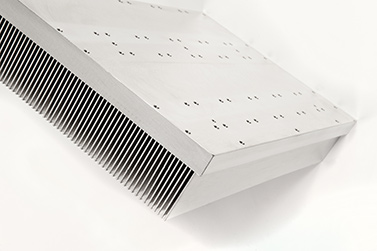

1.5.1. Profilmecc (Pm)

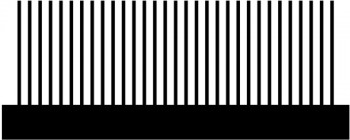

PM seriesJe vyrobený z mechanických komponentov ako sú základňa a rebrá. Je to zákaznícky výrobok so zaručenými tepelnými a mechanickými vlastnosťami.

profilmecc meccalTechnické informácie:

  • k základni:
    • šírka (W): max. 550 mm (1 ks, bez zvárania)
    • dĺžka (L): max. 1 000 mm
    • hrúbka (BT): (8 až 30) mm
  • k rebrám:
    • výška (FH): max. 150 mm
    • hrúbka (FT): (1 až 3) mm
    • rozstup (FD): min. 2 mm
  • pomer rozmerov FH/FD: max. 75:1

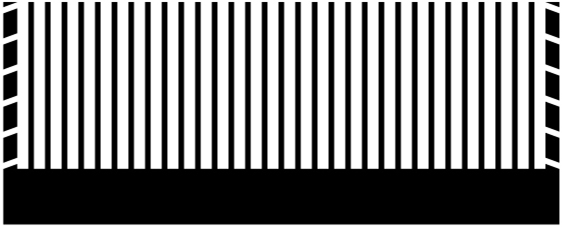

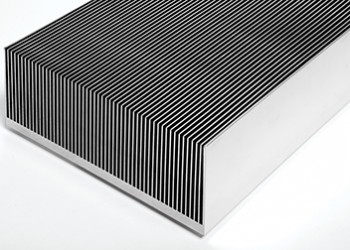

PM plus series1.5.1. ProfilmeccPlus (Pm+)

Ide o kompaktný chladič vyrobený zo základne a rebier patentovanou technológiou. Použité komponenty (základňa a rebrá) a patentovaná technológia umožňujú vytvoriť prakticky neobmedzené zákaznícke riešenia.

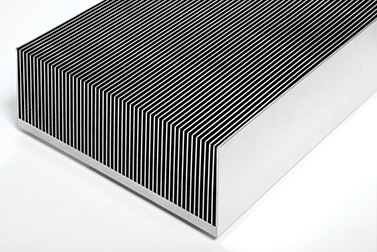

profilmeccplus meccalTechnické informácie:

  • k základni:
    • šírka (W): max. 800 mm (1 ks, bez zvárania)
    • dĺžka (L): max. 3 000 mm
    • hrúbka (BT): (5 až 50) mm
  • k rebrám:
    • výška (FH): max. 150 mm
    • hrúbka (FT): min. 0,8 mm
    • rozstup (FD): min. 2 mm
  • pomer rozmerov FH/FD: max. 43:1

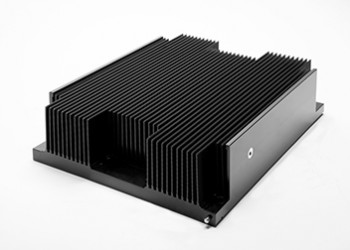

1.6. Chladiče so spájkovanými rebrami (Brazed fins heat sink)

Je to technológia spájkovania rebier na základňu, čo dovoľuje splniť prakticky všetky požiadavky zákazníkov, pretože sa používa široký sortiment profilov, zliatin a riešení. Pre tieto rady/série chladičov prakticky neexistujú obmedzenia typické pre ťahané profily, ktorými sú matrice, rozmery, MOQ a dodacia lehota. Meccal ponúka maximálnu flexibilitu a rýchlu reakciu na požiadavky pre prototypy a sériovú výrobu.

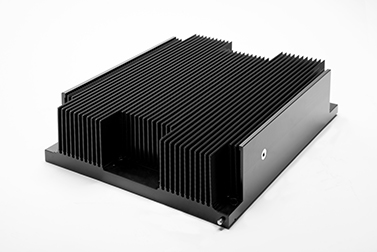

brasate meccalTechnické informácie:

  • k základni:
    • šírka (W): max. 1 000 mm (1 ks, bez zvárania)
    • dĺžka (L): max. 1 000 mm
    • hrúbka (BT): (5 až 35) mm
  • k rebrám:
    • výška (FH): max. 150 mm
    • rozstup (FD): min. 2 mm
  • pomer rozmerov FH/FD: max. 75:1

Sú to nasledovné rady/série:

  • meccal PBS bottonePBS
    • s vlnitými (corrugated) rebrami radu: S68.5  až  S110.5
    • s bočnými (side) rebrami radu: SF70  až  SF112

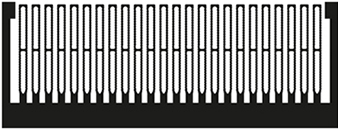

  • meccal PBH bottonePBH
    • s duyými (hollow) rebrami radu: H58.5  až  S110.5
    • s bočnými (side) rebrami radu: SF70  až  SF112

1.7. Chladiče s vlepenými rebrami (Bonded fins heat sink)

PR series meccalJe to rad/séria:* PR

Chladič vznikne vložením rebier do drážok v základni a ich zlepením epoxidom s vysokou tepelnou vodivosťou. Tieto chladiče sa používajú pre nútené vzduchové chladenie, pretože majú vysoký tepelný výkon a najlepšiu rozmerovú flexibilitu.

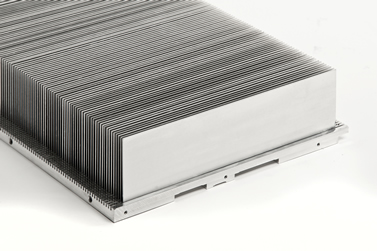

meccal resinateZákladové dosky a rebrá môžu byť vyrobené z medi alebo hliníka. A potom chladiče  môžu byť vyrobené z týchto materiálov/kombinácií: Al-Al, Al-Cu, Cu-Cu

Technické informácie:

  • k základni:
    • šírka (W): max. 500 mm (1 ks, bez zvárania)
    • dĺžka (L): max. 700 mm
    • hrúbka (BT): min. 8 mm
  • k rebrám:
    • výška (FH): max. 150 mm
    • hrúbka (FT): max. 3 mm
    • rozstup (FD): min. 3 mm

2. Chladiče pre kvapalinové chladenie (Heat sinks liquid cooled)

Cez tento link http://www.meccal.com/en/prodotti-a-liquido-meccal-dissipatori-estrusi-2.php je možné nájsť základné informácie a obrázky (foto) k celej ponuke štyroch druhov chladičov pre kvapalinové chladenie:

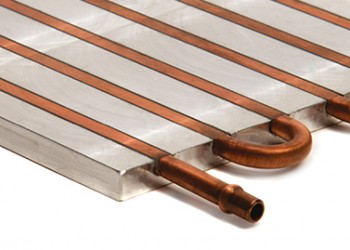

embedded meccal2.1. Chladiče s vloženými rúrkami (Embedded tube heat sink)

Je to rad/séria: * LCP-ET

S použitím medených, nerezových a hliníkových rúr zalisovaných v základových doskách vyrobených z vlastných hliníkových zliatin, môže spoločnosť Mecc.Al navrhnúť a vyrobiť prakticky neobmedzený počet riešení (výrobkov) a tým splniť konkrétne požiadavky každého projektu. Mecc.Al ponúka pomerne široký sortiment základových dosiek a rúrok s danými rozmermi. Z nich je možné vyrobiť pomerne široký sortiment chladičov pre jednoduchšie aplikácie, ktoré ale zahrňujú takmer všetky komerčne dostupné výkonové polovodičové súčiastky.

Technické informácie:

  • k základni:
    • šírka (W): max. 600 mm
    • dĺžka (L): max. 1 200 mm
    • hrúbka (H): max. 100 mm
    • materiál: zliatiny hliníka (EN AW -1050A, -5083, -6060, -6082, -6101B)
  • k rúrkam:
    • materiál:
      • Al & Cu ............ rozmery (vonkajší priemer x hrúbka steny): 6x1 až 18x1 mm
      • nerez .............. rozmery (vonkajší priemer x hrúbka steny): 8x0.5 až 15x1 mm

Niekoľko príkladov možných usporiadaní/riešení:

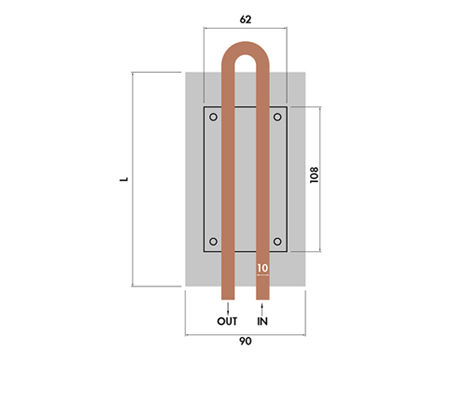

LCP ET 90x202.1.1. LCP 90x20 – ET 2 Pass (2 pásy)

Ide o jednu z možností chladenia jednej výkonovej súčiastky s rozmermi chladiacej plochy 62x108 mm a dvoma pásmi rúrok pod výkonovou súčiastkou.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • šírka: 90 mm
    • hrúbka: 20 mm
  • k rúrke:
    • materiál: meď
    • vonkajší priemer: 10 mm
    • hrúbka: 1,5 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • odvedený stratový výkon pri teplote vstupnej vody 40 °C a dĺžke základne L:
      • Pd = 1 kW @ L = 160 mm
      • Pd = 1,5 kW @ L = 300 mm

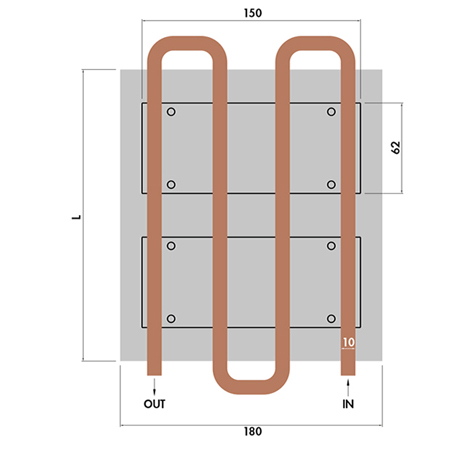

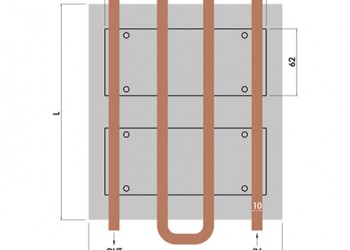

LCP ET 180x202.1.2. LCP 180x20 – ET 4 Pass (4 pásy)

Ide o jednu z možností chladenia dvoch rovnakých výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm a štyrmi pásmi rúrok pod výkonovými súčiastkami.

Technické informácie:

  •  k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • šírka: 180 mm
    • hrúbka: 20 mm
  • k rúrke:
    • materiál: meď
    • vonkajší priemer: 10 mm
    • hrúbka: 1,5 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • odvedený stratový výkon pri teplote vstupnej vody 40 °C a dĺžke základne L:
      • Pd = 2 kW @ L = 200 mm
      • Pd = 4 kW @ L = 400 mm

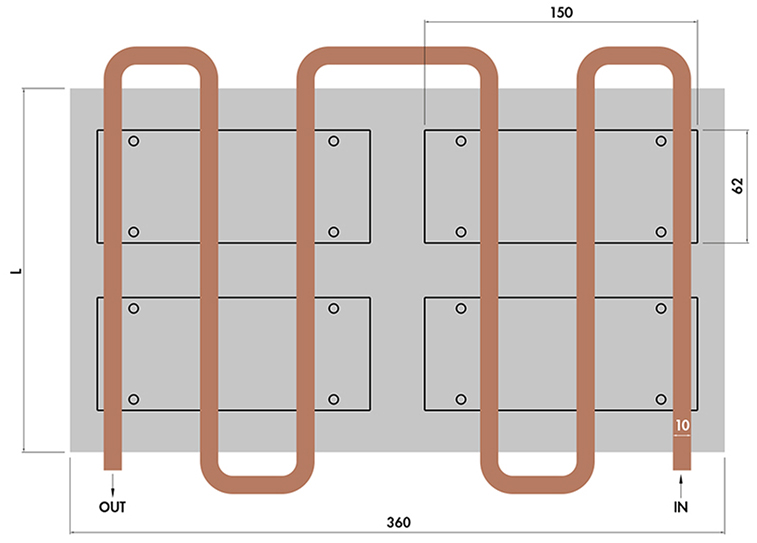

LCP ET 360x202.1.3. LCP 360x20 – ET 6 Pass (6 pásov)

Ide o jednu z možností chladenia štyroch rovnakých výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm a šiestimi pásmi rúrok pod výkonovou súčiastkou.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • šírka: 360 mm
    • hrúbka: 20 mm
  • k rúrke:
    • materiál: meď
    • vonkajší priemer: 10 mm
    • hrúbka: 1,5 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • odvedený stratový výkon pri teplote vstupnej vody 40 °C a dĺžke základne L:
      • Pd = 4 kW @ L = 200 mm
      • Pd = 8 kW @ L = 400 mm

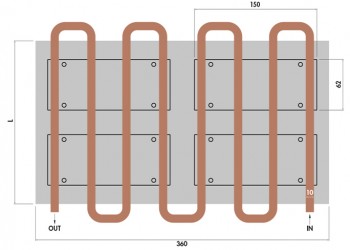

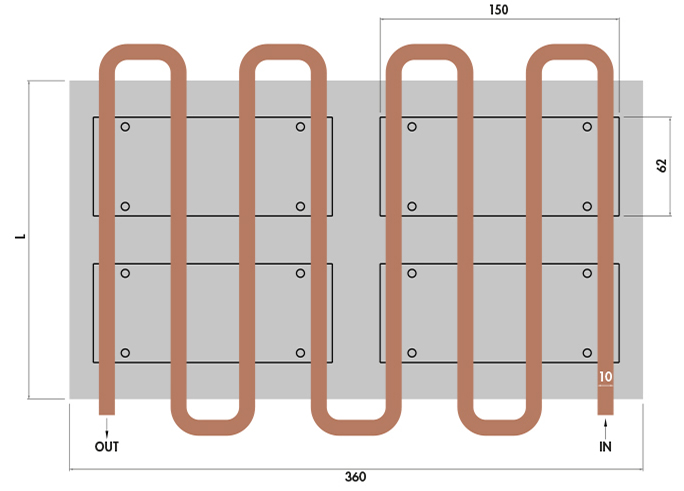

LCP ET 360x20 82.1.4. LCP 360x20 – ET 8 Pass (8 pásov)

Ide o jednu z možností chladenia štyroch rovnakých výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm a ôsmimi pásmi rúrok pod výkonovou súčiastkou.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • šírka: 360 mm
    • hrúbka: 20 mm
  • k rúrke:
    • materiál: meď
    • vonkajší priemer: 10 mm
    • hrúbka: 1,5 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • odvedený stratový výkon pri teplote vstupnej vody 40 °C a dĺžke základne L:
      • Pd = 4 kW @ L = 200 mm
      • Pd = 8 kW @ L = 400 mm

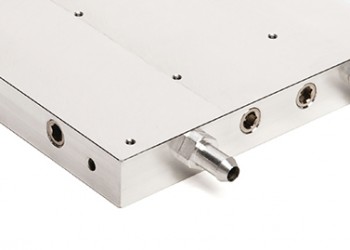

Gundrilled meccal2.2. Chladiče vŕtané (Gun drilled heat sink)

Je to rad/séria:

LCP-GD

Chladiaca kvapalina prechádza cez priechodky do vnútorných kanálov, ktoré sú v základových doskách vytvorené tlačením alebo vŕtaním. Kanálový okruh je vytvorený utesnením konkrétnych miest, aby sa dosiahla požadovaná cirkulácia chladiacej kvapaliny. Utesnenie konkrétnych miest sa robí vodotesnými zátkami.

Technické informácie:

  • k základni:
    • šírka (W): max. 700 mm
    • dĺžka (L): max. 2 500 mm
    • hrúbka (H): max. 100 mm
    • materiál: zliatiny hliníka (EN AW -1050A, -5083, -6060, -6082, -6101B)
  • k vŕtaným otvorom:
    • priemer: 6 až 40 mm
    • hĺbka: max. 4 000 mm

Niekoľko príkladov možných usporiadaní/riešení:

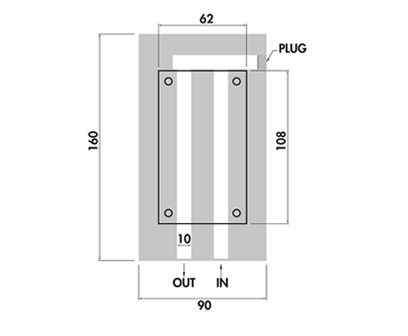

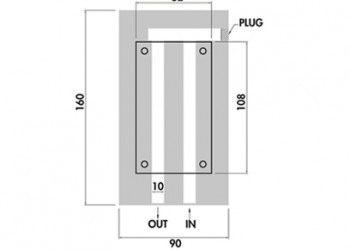

lcp2 meccal2.2.1. LCP 90x20/160 – GD 2 Pass (2 pásy)

Ide o jednu z možností chladenia jednej výkonovej súčiastky s rozmermi chladiacej plochy 62x108 mm a dvoma vŕtanými otvormi pod výkonovou súčiastkou.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • dĺžka: 160 mm
    • šírka: 90 mm
    • hrúbka: 20 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • pre odvedený stratový výkon 1 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny
LCP 4 meccal2.2.2. LCP 180x20/200 – GD 4 Pass (4 pásy)

Ide o jednu z možností chladenia dvoch výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm a štyrmi vŕtanými otvormi pod výkonovými súčiastkami.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • dĺžka: 200 mm
    • šírka: 180 mm
    • hrúbka: 20 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • pre odvedený stratový výkon 2 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny

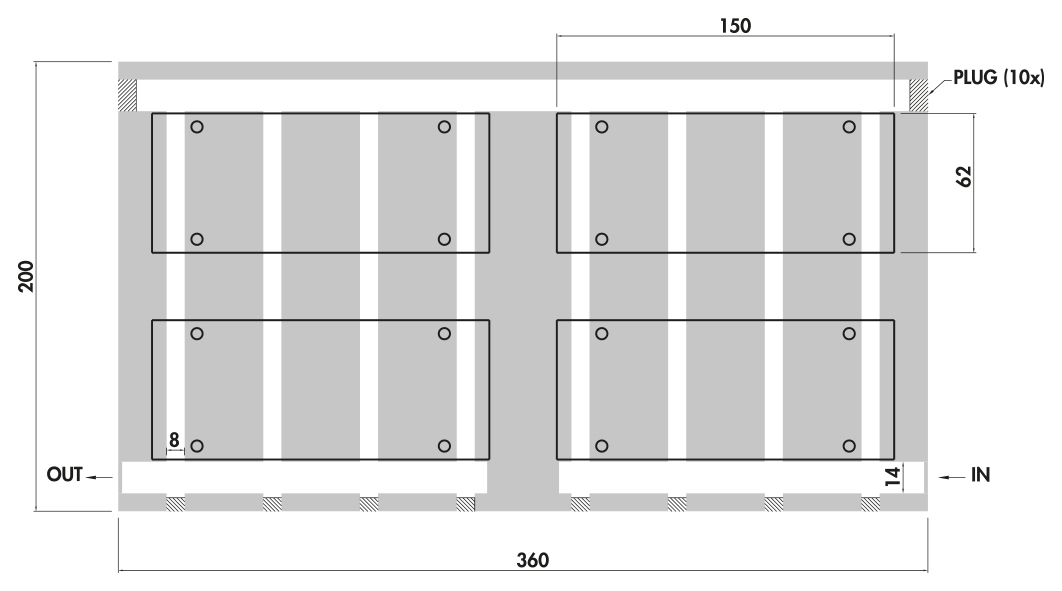

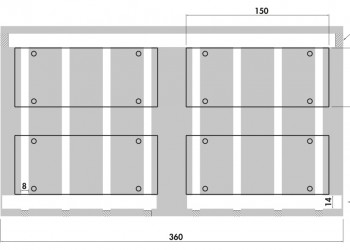

LCP 8 meccal2.2.3. LCP 360x22/200 – GD 8 Pass (8 pásy)

Ide o jednu z možností chladenia štyroch výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm a ôsmimi vŕtanými otvormi pod výkonovými súčiastkami.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • dĺžka: 200 mm
    • šírka: 360 mm
    • hrúbka: 22 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • pre odvedený stratový výkon 4 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny

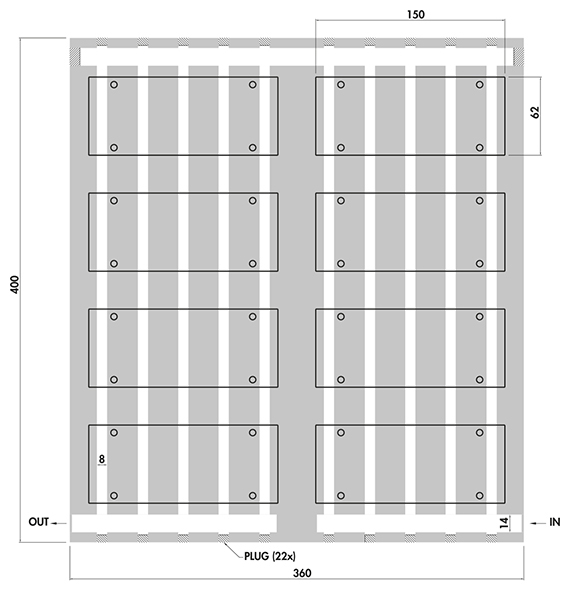

lcp 10 mecal2.2.4. LCP 360x22/400 – GD 10 Pass (10 pásov)

Ide o jednu z možností chladenia ôsmich výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm a desiatimi vŕtanými otvormi pod výkonovými súčiastkami.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-6082)
    • dĺžka: 400 mm
    • šírka: 360 mm
    • hrúbka: 22 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • pre odvedený stratový výkon 8 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny

2.3. Chladiče spájkované (Cab brazed heat sink)

Je to rad/séria:

LCP-CB

Chladiče sú vyrábané tvrdým spájkovaním v ochrannej atmosfére. Ide o sofistikovanú výrobnú technológiu účelovo aplikovanú na systémy tepelného manažmentu. Táto technológia pomocou špeciálnych hliníkových zliatin umožňuje prispôsobiť tvar a chladiace vlastnosti dosky/chladiča až maximálnym hodnotám/hraniciam. Tento rad výrobkov je navrhovaný a vyrábaný len v rámci strojárskej divízie spoločnosti. Presné detaily každej časti chladiča, vrátane vnútorného kanála, sú navrhnuté pomocou programov 3D a počítačovej simulácie prúdenia tekutín (Computational Fluid Dynamics).

Základné technické informácie:

  • šírka (W): max. 600 mm
  • dĺžka (L): max. 1 000 mm
  • hrúbka (H): max. 30 mm
  • materiál: zliatiny hliníka (EN AW-1050A, EN AW-6060)

Niekoľko príkladov možných usporiadaní/riešení:

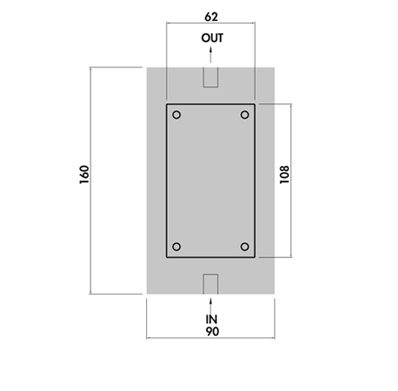

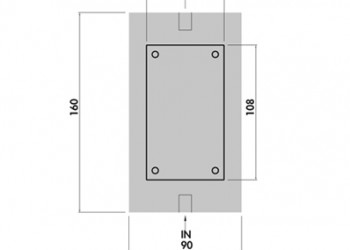

LCP90 CB2.3.1. LCP 90x20/160 – CB

Ide o jednu z možností chladenia jednej výkonovej súčiastky s rozmermi chladiacej plochy 62x108 mm.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-1050A)
    • dĺžka: 160 mm
    • šírka: 90 mm
    • hrúbka: 20 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • pre odvedený stratový výkon 1 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny

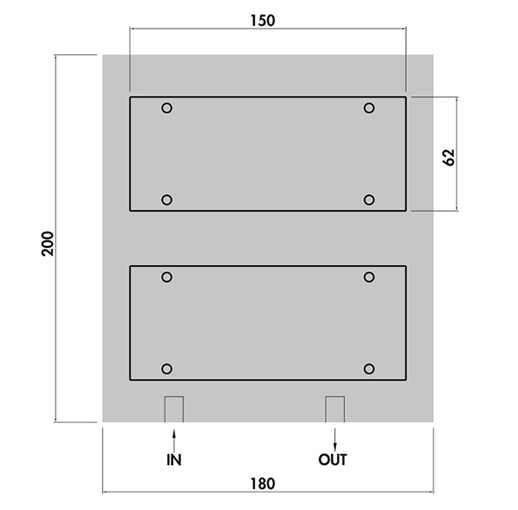

LCP180 CB2.3.2. LCP 180x20/200 – CB

Ide o jednu z možností chladenia dvoch výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-1050A)
    • dĺžka: 200 mm
    • šírka: 180 mm
    • hrúbka: 20 mm
  • k chladeniu:
  • kvapalina: voda (H2O)
  • pre odvedený stratový výkon 2 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny

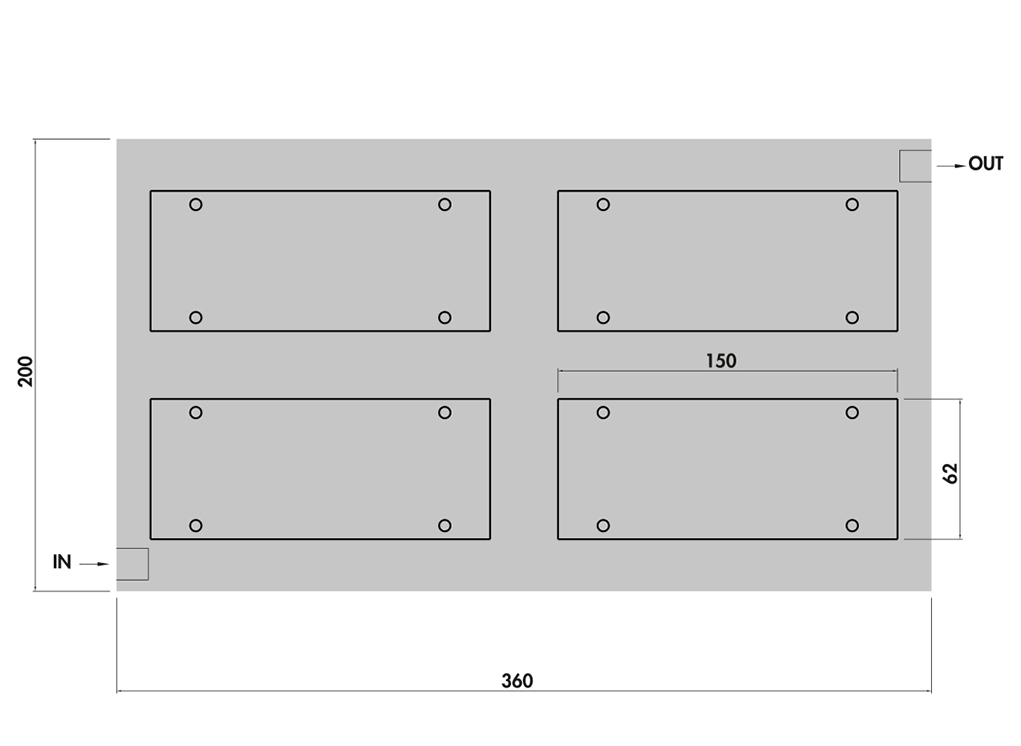

LCP360 200 CB2.3.3. LCP 360x22/200 – CB

Ide o jednu z možností chladenia štyroch výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-1050A)
    • dĺžka: 360 mm
    • šírka: 200 mm
    • hrúbka: 22 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • pre odvedený stratový výkon 4 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny

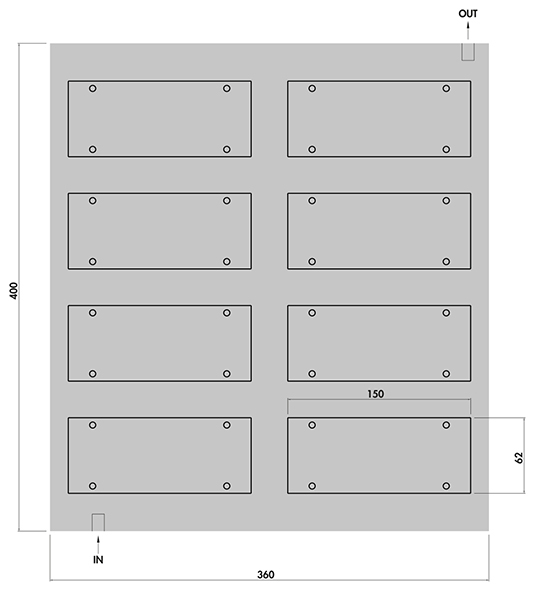

LCP360 400 CB2.3.4. LCP 360x22/400 – CB

Ide o jednu z možností chladenia ôsmych výkonových súčiastok s rozmermi chladiacej plochy 62x150 mm.

Technické informácie:

  • k základni:
    • materiál: zliatina hliníka (EN AW-1050A)
    • dĺžka: 400 mm
    • šírka: 360 mm
    • hrúbka: 22 mm
  • k chladeniu:
    • kvapalina: voda (H2O)
    • pre odvedený stratový výkon 8 kW pri teplote vstupnej vody 40 °C je uvedená závislosť tepelného odporu Rth a tlakového spádu na rýchlosti prúdenia chladiacej kvapaliny

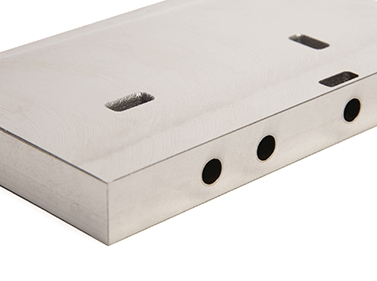

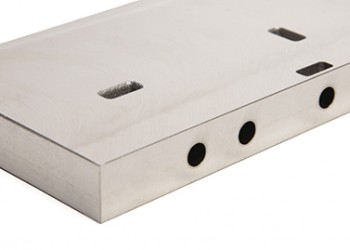

meccal fusion2.4. Chladiče spájkované (Fusion heat sink)

Je to rad/séria:

Fusion

Je to najnovší rad výrobkov spoločnosti Mecc.Al, ktoré vznikli kombináciou viacerých výrobných technológií. Ide o spojenie špecifických hliníkových zliatin s meďou, nehrdzavejúcou oceľou, hliníkovými rúrkami a kanálikmi. Fusion je technológia, ktorá spája vedomosti a skúsenosti spoločnosti Mecc.Al, získané pri fúzii/spojení špecifických hliníkových zliatin s meďou, nehrdzavejúcou oceľou, hliníkovými rúrkami a kanálikmi pri návrhu a výrobe chladičov radov/sérií LCP. Táto technológia ponúka veľa možných riešení bez tradičných obmedzení.

Základné technické informácie:

  • šírka (W): max. 1 000 mm
  • dĺžka (L): max. 350 mm
  • hrúbka (H): max. 30 mm
  • materiál: zliatiny hliníka (EN AC-42100)

Tam, kde je to vhodné pre projekt klienta, je tvrdé spájkovanie v riadenej atmosfére sofistikovaná výrobná technológia špecificky aplikovaná na systémy tepelného manažmentu, ktorá nám umožňuje prispôsobiť dizajn a chladiace vlastnosti dosky maximálnym limitom pomocou špeciálnych hliníkových zliatin.

Projekty vyžadujúce najvyšší tepelný výkon využívajú túto technológiu na zabezpečenie úplnej rovnomernosti chladenia v celej oblasti, ktorú používajú polovodiče a aktívne komponenty.

Vyvinuté Inžinierskym oddelením Mecc.Al sú návrhy vnútorných kanálov (s použitím alebo bez použitia turbulátorov) definované pomocou sofistikovaných programov 3D navrhovania a simulácie CFD (Computational Fluid Dynamics). Toto optimalizuje konštrukciu pre vnútorné toky a požadovaný pokles tlaku, čo umožňuje konštrukciu LCP bez akýchkoľvek obmedzení na vnútorný a vonkajší tvar. Dosky CAB môžu byť doplnené konektormi akéhokoľvek typu, priemeru a stúpania závitu tak integrovanými, ako aj vonkajšími doskami.

Pomocou spájkovania s riadenou atmosférou môže spoločnosť Mecc.Al dosiahnuť najúčinnejší odvod tepla pre extrémnejšie projekty a dizajn. Tento produktový rad používa rôzne hliníkové zliatiny a je navrhnutý a vyrobený výlučne v rámci strojárskej divízie spoločnosti, ktorá prispôsobuje jemné detaily každej vyrobenej časti pomocou najmodernejšieho a najaktuálnejšieho dizajnu výpočtovej dynamiky tekutín (CFD). softvér.

Chladiaca kvapalina prechádza cez priechodky do vnútorných kanálov, ktoré sú v základových doskách vytvorené tlačením alebo vŕtaním. Kanálový okruh je vytvorený utesnením konkrétnych miest, aby sa dosiahla požadovaná cirkulácia chladiacejkvapaliny. Utesnenie konkrétnych miest sa robí vodotesnými zátkami.

V prípade, že máte akékoľvek otázky, neváhajte nás kontaktovať.
