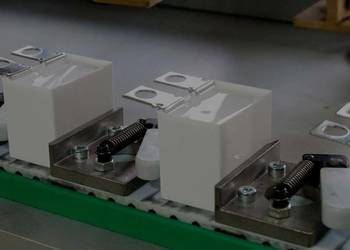

Icel prolypropICEL S.r.l. je talianska spoločnosť s vlastným vývojom a výrobou fóliových kondenzátorov. Vznikla v r. 1960 a sídlo má v meste Castellanza, na sever od Milána.

Kvalita celého procesu, teda vývoj-výroba-predaj je daná certifikátom ISO9001 a deklaráciami RoHS, REACH a „Conflicts Minerals Free“.

Kondenzátory majú dielektrikum Polyester (MKT) alebo polypropylén (MKP).  Sú v plastových púzdrach s vývodmi drôtovými (axiálne, radiálne) alebo plochými (lugs).

Všetky podstatné informácie je možné nájsť na vebovej stránke https://www.icel.it., kde sú aj výrobcom doporučené nasledovné hlavné aplikačné oblasti/odvetvia:

  • frekvenčné meniče
  • zváračky
  • UPS
  • nabíjače batérií
  • indukčné sporáky a rúry
  • meniče pre fotovoltiku
  • zdravotnícka technika

Podrobné technické informácie na stránke výrobcu:

https://www.icel.it/power-film-capacitors-technical-information.html.

Výrobky/produkty

1. Kondenzátory s dielektrikom polyester (MKT)

Type

Cn (μF)

Ur

du/dt (V/μs)

Execution

Applications

MTR

0.01÷ 50

63÷1000Vdc  (40÷400Vac)

 1÷80

Axial terminals

General purpose  DC applications

MWR    MWF

0.001÷100

50÷1500Vdc (30÷440Vac)

 4÷90

Axial terminals

General purpose  DC applications

MWS

0.0015÷0.56

2.5÷10kVdc (500÷1600Vac)

 70÷1200

Axial terminals

High voltage  DC applications

MTB

0.022÷200

63÷1000Vdc (40÷400Vac)

 0.8÷40

Radial terminals boxed

General purpose  DC applications

MSB

0.01÷120

63÷1000Vdc (40÷400Vac)

 4÷40

Radial terminals boxed

General purpose  DC applications
 High performance

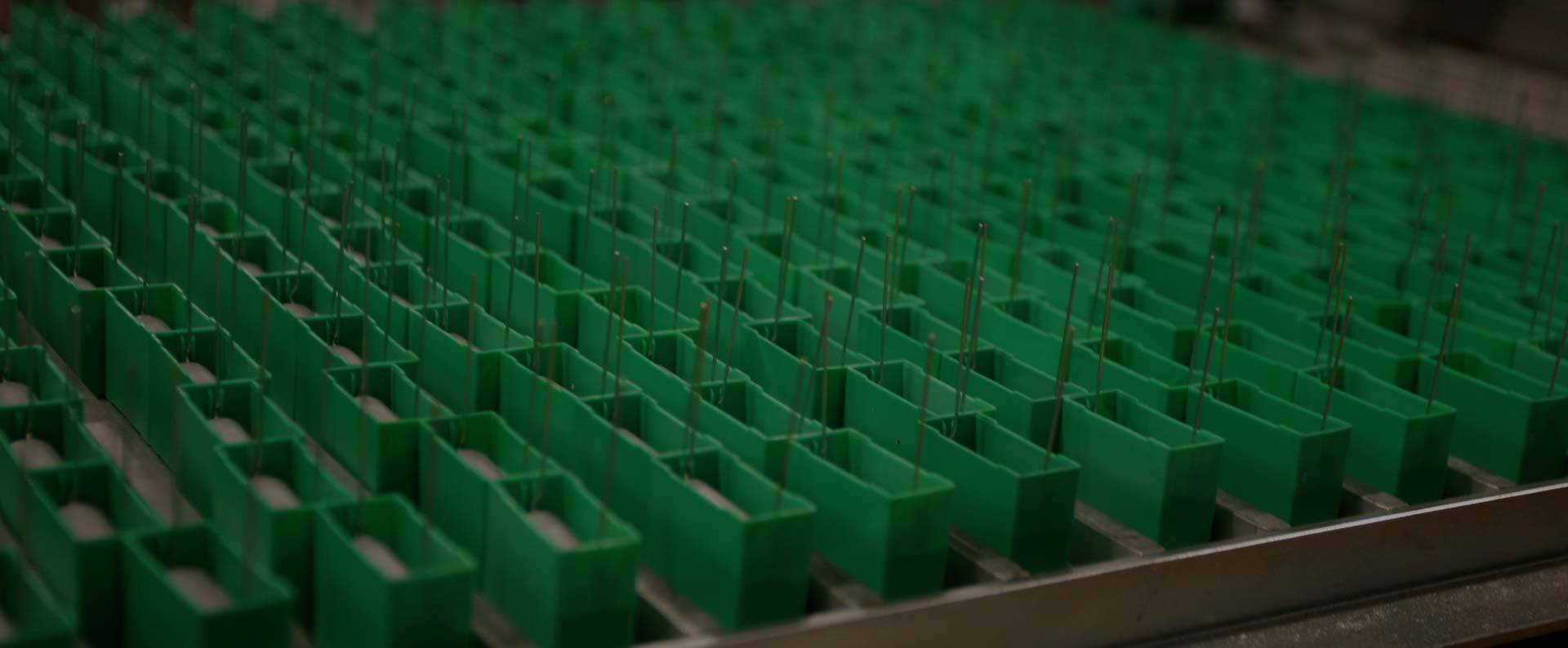

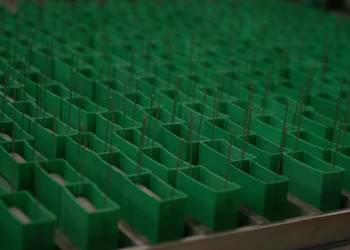

ICEL2



  • V tabuľke sú uvedené  podstatné technické informácie a výrobcom doporučené aplikácie ku každému  z piatich typov MKT kondenzátorov .
  • Kondenzátory sú určené pre použitie v jednosmerných obvodoch s napätím do 1 500V DC (4 typy) a typ MWS je až do 10 kV DC.
  • Uvedené tri typy sú valcové púzdra s axiálnymi vývodmi a ostatné 2 typy sú v krabiciach s radiálnymi vývodmi.

2. Kondenzátory s dielektrikom polypropylen (MKP) -Polypropylene film Capacitors.

Type

Cn (μF)

Ur

du/dt (V/μs)

Execution

Applications

PWS

0.001÷0.56

630÷2000Vdc(300÷500Vac)

1800÷27000

Axial terminals

Snubber,High frequency,High pulse

MPW
MPF

0.001÷33

160÷1500Vdc(90÷600Vac)

9÷250

Axial terminals

General purpose, DC applications

MPL

0.00475÷4.7

160÷630Vdc(90÷250Vac)

12.5 ÷ 190

Axial terminals

Precision capacitor, DC applications

PPR
small size

0.0022÷20

250÷2000Vdc(175÷700Vac)

105÷7000

Radial terminals boxed

Snubber, High pulse,High frequency

PPB

0.001÷15

250÷2000Vdc(160÷700Vac)

170 ÷ 9000

Radial terminals boxed

Snubber-High pulse, High frequency, High performance

MPH

1÷30

100÷400Vdc

10÷20

Axial lug terminals,Axial terminals

Switching, High frequency, High current

DCB

7.5÷125

450÷1100Vdc

7÷20

Radial terminals boxed

DC-Link, Medium-high frequency, Medium-high current

PHC

0.1÷60

250÷850Vdc(160÷ 00Vac)

15÷375

Axial terminals

Switching,High frequency,High current

PHB
RHB
small size

0.1÷100

250÷850Vdc(150÷500Vac)

15÷375

Radial terminals boxed

Switching, High frequency, High current

PMC
RMC
small size

1.2÷100

250÷700Vdc(150÷400Vac)

15÷ 2.5

Lug terminals boxed

Switching, High frequency, High current

MHBA

0.47÷75

370÷800Vdc(160÷400Vac)

25÷120

Radial or  Lug terminals boxed

Switching / DC-Link, High frequency/current, AC applications

MHBS

0.68÷100

575÷1275Vdc(240÷440Vac)

12.5÷61

Radial or  Lug terminals boxed

Switching / DC-Link, Medium-high frequency , High current  AC output filtering

THZ

0.68÷47

450÷1040Vdc(240÷550Vac)

28.5÷320

Radial terminals boxed

AC applications.Harsh environment

PPS

0.0068÷10

700÷3000Vdc(420÷750Vac)

90÷1500

Axial terminals

Switching /snubber, Medium-high pulse, High current

PHS

0.0068÷18.5

550÷3000Vdc(340÷750Vac)

72÷1500

Radial terminals boxed

Switching /snubber, Medium-high pulse, High current

PMS

0.068÷18.5

550÷3000Vdc(340÷750Vac)

72÷750

Lug terminals boxed

Switching /snubber, Medium-high pulse, High current

PPA

0.0047÷6.8

700÷3000Vdc(420÷750Vac)

300÷5250

Axial terminals

Switching /snubber, Medium-high pulse, High current

PSB
RSB
small size

0.0047÷12

700÷3000Vdc(380÷750Vac)

285÷6300

Radial terminals boxed

Snubber /pulse, High pulse, High current

PMB
RMB
small size

0.047÷12

700÷3000Vdc(380÷750Vac)

285÷2500

Lug terminals boxed

Snubber /pulse, High pulse, High current

MAR

0.22÷60

370÷800Vdc(160÷400Vac)

15÷120

Axial terminals

Switching, AC applications, Medium-high current

MAB*

0.1÷ 0

370÷1200Vdc(160÷500Vac)

2 ÷175

Radial or Cable  terminals boxed

Motor run, AC applications

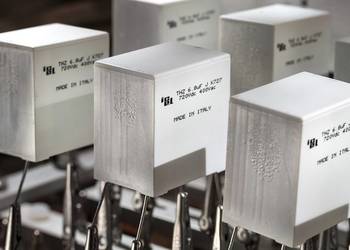

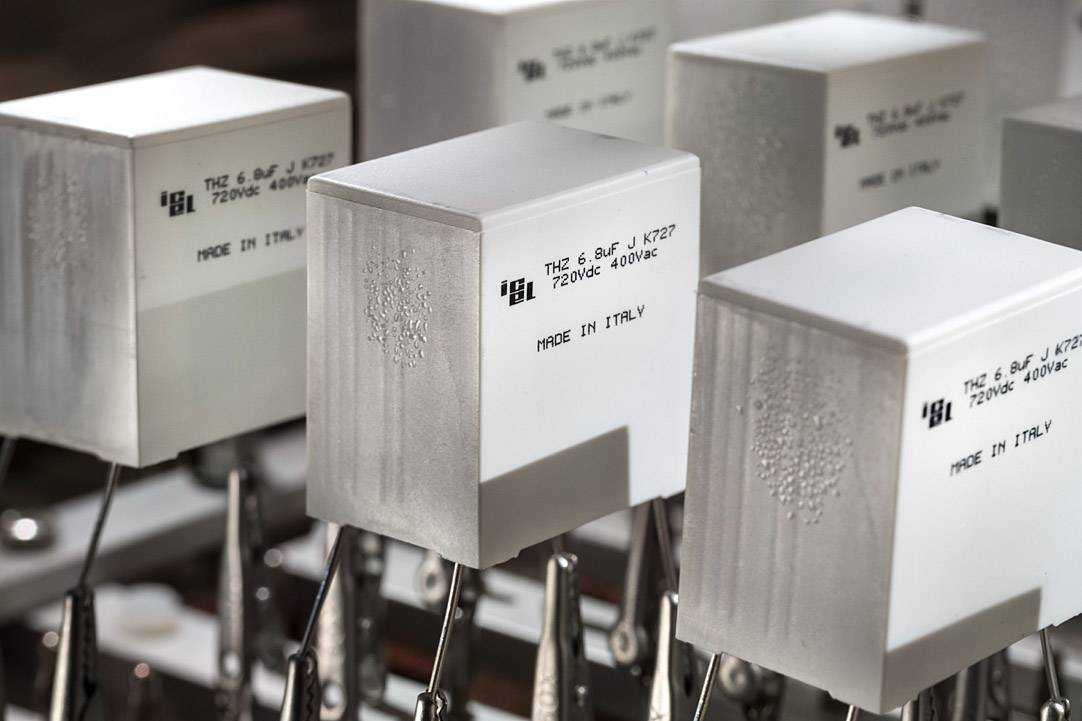

ICEL4Uvedené sú podstatné technické informácie a výrobcom doporučené aplikácie ku 21 typom MKP kondenzátorov.

Kondenzátory MAB je možné použiť aj ako „behové“ kondenzátory pre jednofázové asynchrónne motory.

Podrobnejšie informácie ku každej z týchto aplikácií sú v týchto prílohách:

     * ICEL_Application&Technical Support_DC-LINK (PDF) …..

        Výrobcom doporučené typy sú: DCB a MHBS

     * ICEL_Application&Technical Support_AC-POWER (PDF) …...

        Výrobcom doporučené typy sú: MHBA a THZ

      * ICEL_Application&Technical Support_SNUBBERS (PDF) …...

         Výrobcom doporučené typy sú: PPA, PPR/PPB, PSB/RSB a PMB/RMB

Tieto MKP kondenzátory sú určené pre použitie v spínacích obvodoch. Sú to rôzne meniče menších výkonov hlavne pre:

  • obnoviteľné zdroje energie ako sú slnečné a veterné elektrárne
  • sú to hlavne striedače (DC/AC) a meniče pre ukladanie elektrickej energie
  • zariadenia s požadovanou vysokou životnosťou a spoľahlivosťou
  • IT (zdroje, UPS), priemysel (meniče pre pohony), železnice (meniče pre rušne
  • a osobné vozne), zdravotníctvo

3. Nové kondenzátory s dielektrikom polypropylen (MKP)

  ICEL6  Ide o kondenzátory radu/série DCH/DCS ktoré sú určené pre aplikácie „DC – Link“.

     * Základné technické informácie:

        - Ur = (470 až 1 500) VDC

        - Cn = (0,68 až 175) uF

        - du/dt = (8 až 52) V/us

        - v krabičke s radiálnymi vývodmi (2, 4 alebo 6)

Podrobnejšie informácie je možné nájsť cez tento link:

     https://www.icel.it/docs/2019/dch_dcs_specs_1e129da5c3.pdf

ICEL  ponúka okrem štandardných výrobkov aj zákaznícke riešenia a technickú pomoc (know how).

V prípade, že máte akékoľvek otázky, neváhajte nás kontaktovať.
